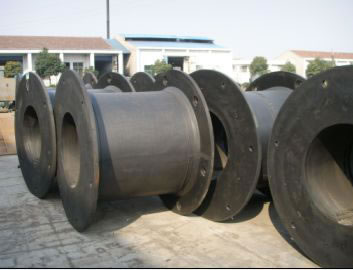

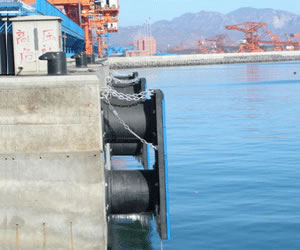

Le butoir de quai en élastomère, également dénommé défense de quai en tambour. Ce type de défense peut en effet être compressé en forme de tambour. Il se caractérise par les avantages suivants :
1. Comparativement aux produits concurrents, notre butoir de quai en élastomère se caractérise par sa grande force de résistance à la compression.

Modèle	Résistance de déformation à la compression	Force de réaction (KN)	Absorption de l'énergie (KJ)
Autres modèles 1000H	47.5	4036	167
TD-A1000H	52.5	445	195

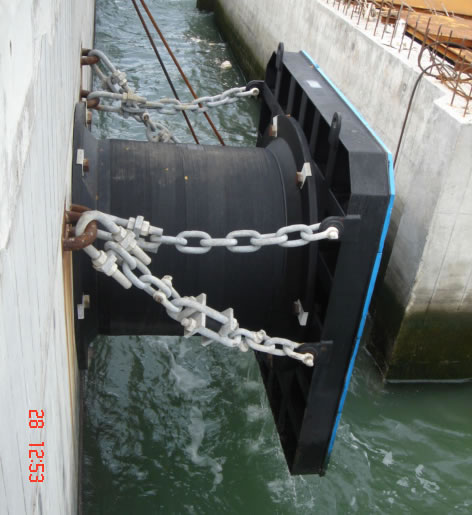

2. Disposant d'une plaque de protection sur la partie supérieure, ce butoir de quai en élastomère génère une faible force de réaction sur les flancs du navire. A la demande du client, la force de réaction peut être de 25 tonnes/m² ou moins. Ce butoir de quai est donc adapté aux bateaux de grande taille.

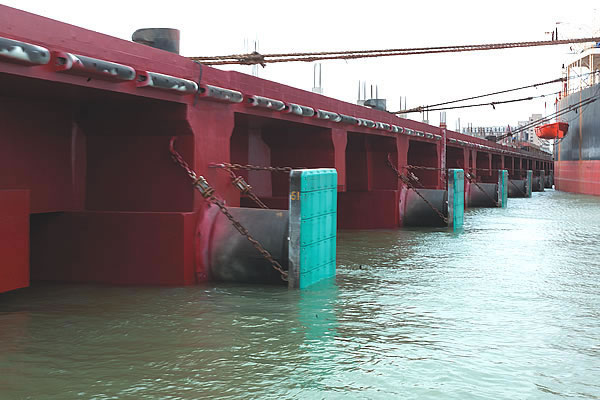

3. Disposant d'une grande capacité d'absorption de l'énergie, ce butoir de quai en élastomère est particulièrement adapté aux wharfs.
4. Comparativement aux modèles similaires, ce butoir de quai présente un taux inférieur de déformation à la compression oblique.
5. Le revêtement en PE installé sur la plaque en acier permet de réduire le coefficient de friction de manière efficace.

Spécifications et performances

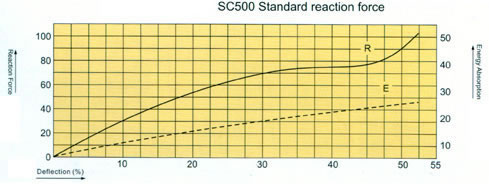

Performances

Remarque: Réaction=R Absorption de l'énergie=E

Raccordements pour butoir de quai en élastomère

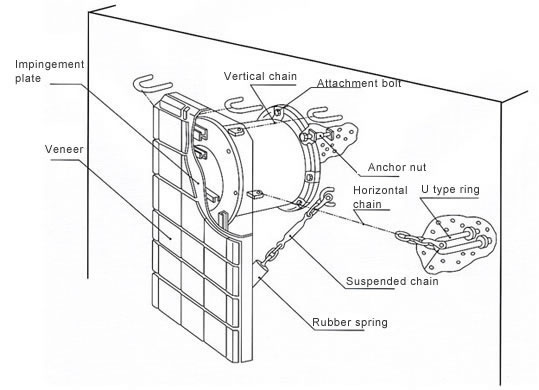

1. Descriptifs des raccordements

2. Pièces accessoires et fixations pour butoir de quai SC

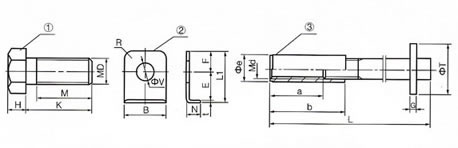

2.1 Ecrous, boulons et entretoise

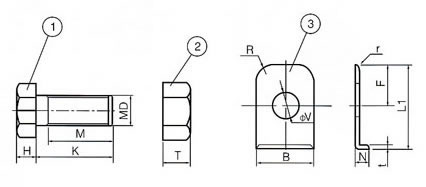

2.2 Anneau type U

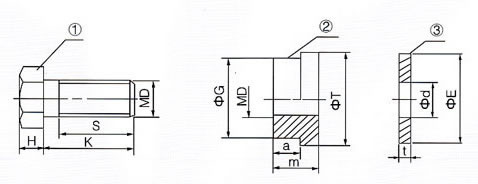

2.3 Ecrous, boulons et entretoise pour pontage

Matériaux en option	1	2	3	4
	Acier Q235 (galvanisé trempé à chaud)	1Cr13(2Cr13)	1Cr18Ni9Ti	0Cr17Ni12MO

3. Plaque de protection of du butoir de quai
3.1 La force de pression exercée sur le vaisseau peut être calculée à laide de la formule suivante : FP= R/(L×B)

FP : Force de surface (kN/ m²).
L : longueur de la surface de contact (m) de la plaque de protection.
B : largeur de la surface de contact (m) de la plaque de protection.
R : force de réaction (kN) du dispositif de butée.

Par conséquent, quand la largeur et la longueur de la plaque de protection, la force de surface peut être atteinte. Quand une force de surface spécifique est donnée, la dimension de la plaque de protection.
Toutefois, tout en calculant la dimension de la plaque de protection selon la surface de pression.

En outre, il est préférable que la plaque de protection soit réalisée sur mesure en fonction du type d'architecture du quai, des conditions hydrologiques et de l'agencement des installations. Nos clients peuvent donc nous contacter pour déterminer le type de plaque le mieux adapté à leurs besoins.
